Переключатель скважин Ха2.954.034

Артикул
Ха2.954.034
OEM-код
00000146949
Код ОКП
00000070032
Производитель
ОЗНА-ИС
Размеры изделия, мм
655x555x665
Вес нетто, кг
75
Размеры с упаковкой, мм
800x1160x600
Вес брутто, кг
140
Упаковка
Ящик деревянный
Срок службы
120 мес
Количество модификаций
2
Количество деталей
41
PDF

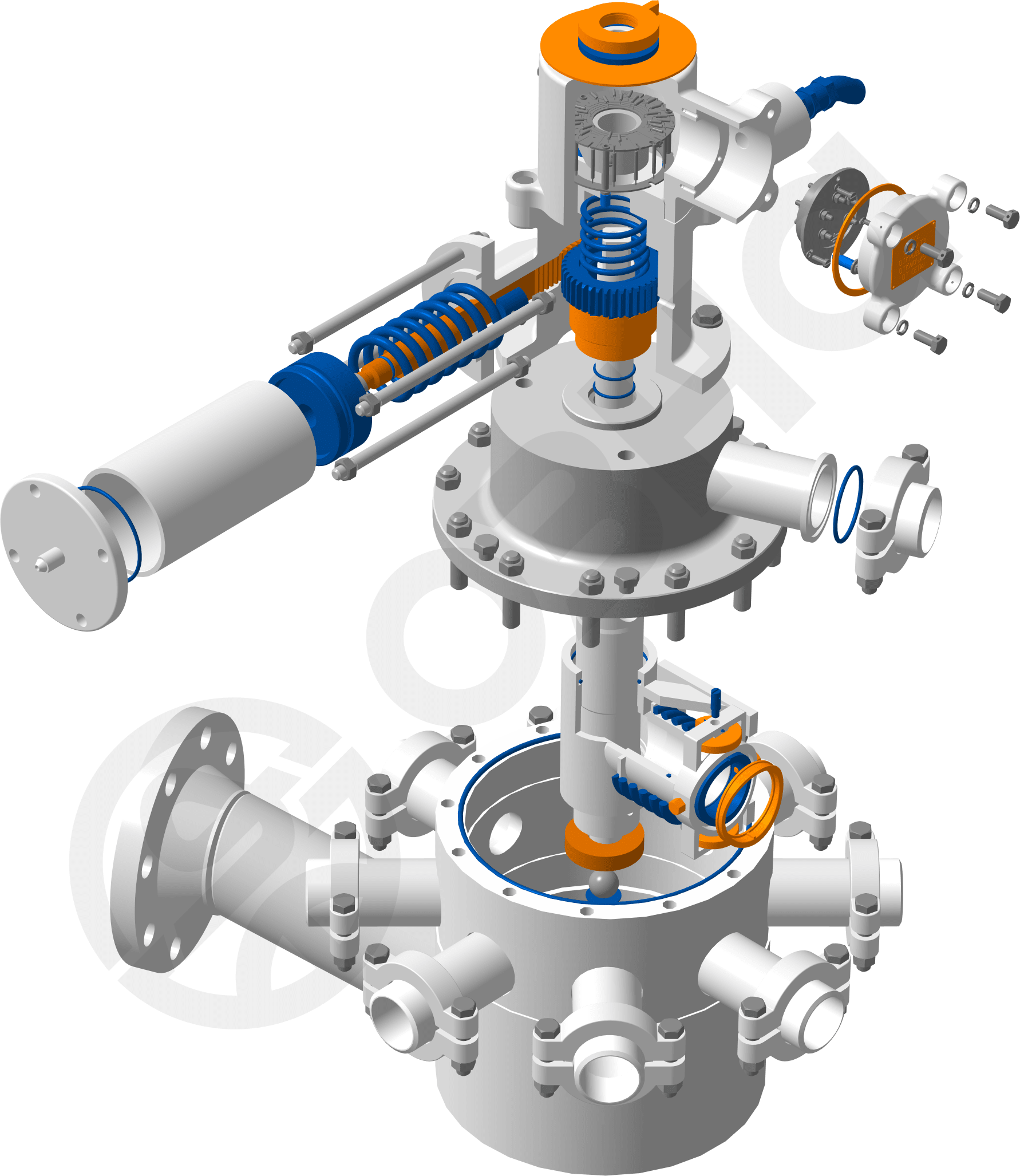

3D-модель узла Для просмотра используйте
Adobe Arcobat Reader
PDF 5.85 MБ
2 единицы в наличии
5 дней срок отгрузки
15 дней срок доставки в город Атырау
Регион: Казахстан
Цена, без НДС
310 000 ₽
В заказ

Обращаем Ваше внимание, что цены указаны для региона «Казахстан» без НДС. Если Вам нужны цены с НДС – измените Ваш регион с помощью селектора в верхней части сайта

Ха2.954.034
310 000 ₽
Ха2.954.034НЖ
714 600 ₽
КШ.007-01
Количество в узле 1
3 300 ₽
КШ.008-01
Количество в узле 9
Цена по запросу
ПДРК.302645.001-02
Количество в узле 1
Цена по запросу
ПСМ.00.00.04
Количество в узле 1
950 ₽
ПСМ.09.01.000
Количество в узле 1
Цена по запросу
ПСМ.09.02.000
Количество в узле 1
Цена по запросу
ПСМ.11.00.00.00
Количество в узле 1
6 500 ₽
ПСМ.11.01.00.00
Количество в узле 1
2 650 ₽
ХА2.954.008.001
Количество в узле 1
260 ₽
ХА6.050.002-03
Количество в узле 1
1 900 ₽
ХА6.112.218
Количество в узле 1
40 948.75 ₽
ХА6.173.112А
Количество в узле 1
38 800 ₽
ХА6.200.007
Количество в узле 1
9 500 ₽
ХА6.258.000
Количество в узле 1
750 ₽
ХА6.306.007
6 500 ₽
ХА6.625.019
Количество в узле 1
8 600 ₽
ХА7.014.010
Количество в узле 1
3 100 ₽
ХА7.027.012
Количество в узле 1
1 100 ₽
ХА8.020.025М
Количество в узле 1
12 742.50 ₽
ХА8.020.105
Количество в узле 1
18 600 ₽
ХА8.040.014.001
Количество в узле 1
Цена по запросу
ХА8.054.113А
Количество в узле 1
Цена по запросу
ХА8.206.012
Количество в узле 1
1 000 ₽
ХА8.236.019
Количество в узле 1
2 900 ₽
ХА8.364.009
Количество в узле 1
3 100 ₽
ХА8.383.050А
Количество в узле 1
850 ₽
ХА8.383.144
Количество в узле 1
2 850 ₽
Ха8.383.148
Количество в узле 1
2 900 ₽
ХА8.424.015
Количество в узле 1
3 050 ₽
ХА8.480.002
Количество в узле 1
3 100 ₽
ХА8.683.101
Количество в узле 1
1 500 ₽
ХА8.683.338
Количество в узле 1
950 ₽
Количество в узле 1
27.50 ₽
Количество в узле 2
Цена по запросу
Количество в узле 1
Цена по запросу
Количество в узле 3
Цена по запросу
Количество в узле 9
Цена по запросу
Количество в узле 1
Цена по запросу
Количество в узле 1
Цена по запросу
Количество в узле 1
250 ₽
Количество в узле 1
950 ₽

Обращаем Ваше внимание, что цены указаны для региона «Казахстан» без НДС. Если Вам нужны цены с НДС – измените Ваш регион с помощью селектора в верхней части сайта

Наименование Код детали Количество в узле Цена, баз НДС Заказ
Ха2.954.034
Ха2.954.034 310 000 ₽
Ха2.954.034НЖ
Ха2.954.034НЖ 714 600 ₽
КШ.007-01
КШ.007-01 1 3 300 ₽
КШ.008-01
КШ.008-01 9 Цена по запросу
ПДРК.302645.001-02
ПДРК.302645.001-02 1 Цена по запросу
ПСМ.00.00.04
ПСМ.00.00.04 1 950 ₽
ПСМ.09.01.000
ПСМ.09.01.000 1 Цена по запросу
ПСМ.09.02.000
ПСМ.09.02.000 1 Цена по запросу
ПСМ.11.00.00.00
ПСМ.11.00.00.00 1 6 500 ₽
ПСМ.11.01.00.00
ПСМ.11.01.00.00 1 2 650 ₽
ХА2.954.008.001
ХА2.954.008.001 1 260 ₽
ХА6.050.002-03
ХА6.050.002-03 1 1 900 ₽
ХА6.112.218
ХА6.112.218 1 40 948.75 ₽
ХА6.173.112А
ХА6.173.112А 1 38 800 ₽
ХА6.200.007
ХА6.200.007 1 9 500 ₽
ХА6.258.000
ХА6.258.000 1 750 ₽
ХА6.306.007
ХА6.306.007 6 500 ₽
ХА6.625.019
ХА6.625.019 1 8 600 ₽
ХА7.014.010
ХА7.014.010 1 3 100 ₽
ХА7.027.012
ХА7.027.012 1 1 100 ₽
ХА8.020.025М
ХА8.020.025М 1 12 742.50 ₽
ХА8.020.105
ХА8.020.105 1 18 600 ₽
ХА8.040.014.001
ХА8.040.014.001 1 Цена по запросу
ХА8.054.113А
ХА8.054.113А 1 Цена по запросу
ХА8.206.012
ХА8.206.012 1 1 000 ₽
ХА8.236.019
ХА8.236.019 1 2 900 ₽
ХА8.364.009
ХА8.364.009 1 3 100 ₽
ХА8.383.050А
ХА8.383.050А 1 850 ₽
ХА8.383.144
ХА8.383.144 1 2 850 ₽
Ха8.383.148
Ха8.383.148 1 2 900 ₽
ХА8.424.015
ХА8.424.015 1 3 050 ₽
ХА8.480.002
ХА8.480.002 1 3 100 ₽
ХА8.683.101
ХА8.683.101 1 1 500 ₽
ХА8.683.338
ХА8.683.338 1 950 ₽
1 27.50 ₽
2 Цена по запросу
1 Цена по запросу
3 Цена по запросу
9 Цена по запросу
1 Цена по запросу
1 Цена по запросу
1 250 ₽
1 950 ₽

Специальные характеристики продукции (СХП):

  • климатическое исполнение У1 по ГОСТ 15150
  • исполнение датчика положения взрывозащищенное — маркировка взрывозащиты 1ExdIIВT3
  • полный средний срок службы — 10 лет

Обозначение Условное наименование Количество подключаемых скважин Условный проход, Ду, подводящих патрубков, мм Условный проход, Ду1, замерного патрубка, мм Условный проход, Ду2, выкидного патрубка, мм Материал корпуса
ХА2.954.034 ПСМ 40-8 8 50 50 100 Сталь 20
ХА2.954.034НЖ ПСМ 40-8 8 50 50 100 12Х18Н10Т

Переключатель скважин многоходовой предназначен для автоматической и ручной установки скважин на замер в установках автоматизированных групповых замерных типа «Спутник», «ОЗНА — МАССОМЕР», «ОЗНА — Импульс».

ПРИНЦИП РАБОТЫ Жидкость поступает со скважин в боковые отверстия ПСМ и поочередно через каретку с полым валом поступает на измерительное устройство. Остальные скважины работают в общий коллектор. Переключение производится как вручную, так и с помощью отдельно стоящего гидропривода (ГП-1М). Давление масла ГП-1М воздействует на гидроцилиндр и зубчатую пару, которая поворачивает вал ПСМ на требуемую скважину. Индикация положения производится с помощью датчика положения, двоичный сигнал от которого поступает в отдельный блок индикации. Подробное описание работы и обслуживания изделия указаны в руководстве по эксплуатации изделия.

Технические характеристики

Наименование параметра Значение
Рабочее давление Рр, МПа, не более 4,0 (опциально до 16,0)
Напряжение питания датчика положения, В 24
Род тока постоянный
Максимальный перепад давления между замерным и общим трубопроводом, МПа, не более 0,12 (опциально до 1,0)
Исполнение датчика положения взрывозащищенное
Номинальные значения климатических ГОСТ 15150 и ГОСТ 15543 исполнение У категории 3.1
Уровень взрывозащиты  взрывобезопасный
Вид взрывозащиты  взрывонепроницаемая оболочка
Маркировка по взрывозащите  1ExdIIАТЗ по ГОСТ 30852.0
Характеристика рабочей среды:
Рабочая среда нефтегазоводяная смесь (нефть, пластовая вода, нефтяной газ)
Температура рабочей среды, ºС  от + 5 до + 90 (опциально до 120)
Содержание пластовой воды в сырой нефти (далее — обводненность нефти), %, объемных долей  от 0 до 100
Содержание механических примесей, мг/л, не более  3000
Содержание парафина, %, объемных долей, не более  7,0 (опциально до 15)
Содержание сероводорода, ppm (% объемных долей), не более  2400 (опциально до 12%)
Кинематическая вязкость жидкости 10-6 м2/с (сСт), не более  500
